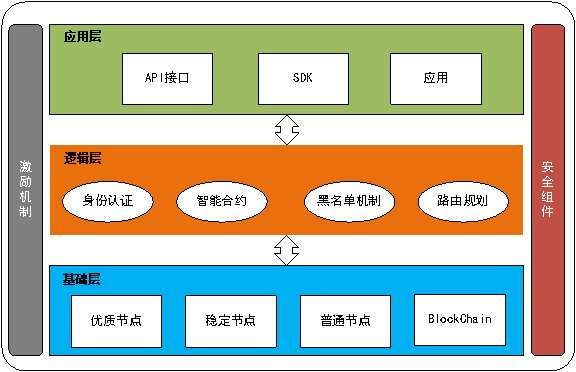

　　一、整體技術架構

　　?基礎層：分為優質節點、穩定節點和普通節點，不通類型的節點準入機制不一樣，優質節點提供備份服務，鏈上主要存儲激勵信息。

　　?邏輯層：(1)提供了節點之間認證服務。(2)智能合約提供獎勵規則，使獎勵公開透明。(3)為防止不良信息和垃圾信息進入網絡，提供了黑名單機制，某些內容如果被舉報，確認通過后，將會被全網清除。(4)節點之間內容獲取提供良好的路由規劃措施。

　　?應用層：為用戶提供完善的RPC接口和SDK，并可以直接對接相關應用。

　　?激勵機制：激勵分為兩部分：(1)提供機器的獎勵：用戶提供相應機器做存儲節點就可以獲得獎勵。(2)貢獻獎勵：有項目或者用戶使用了您的存儲資源，您貢獻了流量等也可以獲得獎勵。

　　?安全組件：應用了實名認證和企業認證等相關組件來保證平臺的安全，通過加密組件保證數據存儲的安全。

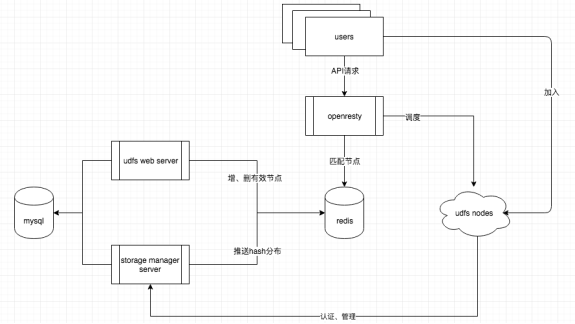

　　二、服務部署圖

　　udfs項目主要組成

　　udfs nodes: 由用戶或者udfs項目方提供節點組成的節點群

　　udfs web server：udfs的web業務服務程序，主要負責與用戶、節點相關的業務邏輯

　　storage manager server: udfs 的存儲管理服務程序，主要負責對節點上存儲的內容進行管控

　　openresty: 對用戶的api請求進行區域調取，加快訪問速度

　　udfs項目核心業務流程

　　users通過udfs web 申請加入節點，組成udfs nodes

　　udfs web server 記錄加入的節點信息，存入mysql，并緩存到redis中做記錄

　　users簽約應用后，可以發起存儲相關的api操作

　　openresty根據users的請求來源，進行區域分析，調度出合適的節點

　　節點對收到的api請求進行認證，認證通過后進行實際的業務處理

　　openresty將節點返回的業務處理結果返回給用戶

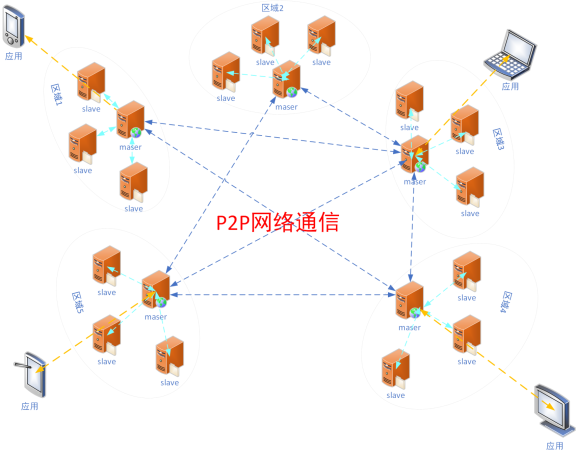

　　三、節點部署圖

　　將節點按照區域進行劃分，按照區域進行網絡部署，形成UDFS的網絡。
